Programmierung des elektronischen Fahrreglers

Im Einsatz ist ein Fahrregler SFR 2000 alt (12 Volt Variante – Firmwareversion 1.40) der Firma Heißwolf. Hier werden die ermittelten Werte meiner eingesetzten Modelle hinterlegt. Für jedes Modell wurden die individuellen Werte abgespeichert und können separat aufgerufen werden (Höchstgeschwindigkeit, Betriebsmodus, Displayname).

Gefahren wird in den Betriebsmodis Gleichspannung (GS), Impulsspannung (IMP) und Anfahren im Impulsbetrieb und Fahren im Gleichspannungsbetrieb (SFR). Die Einstellungen Anfahrverzögerung, Bremsverzögerung sind bei mir nicht im Einsatz. Es wird auf meiner Anlage mit Modellgeschwindigkeit gefahren.

Hinweis: Die Werte habe ich für meine Modelle ermittelt und auf dem Fahrregler eingerichtet, sie sollen als Richtlinie gelten. Für eventuelle Schäden an ihren Triebfahrzeugen bin ich nicht verantwortlich.

Hinweise zur Darstellung der Werte

  • Programmplatz / Bezeichnung  des Modells und Hersteller / Vmax (km/h)
  • Betriebsmoduls GS, IMP, SFR / Impuls (Volt) Impulsspannung im SFR-Betrieb / Frequenz (Hz) Anfahrfrequenz im SFR-Betrieb
  • Display > Anzeige der jeweiligen Baureihenkennung mit Zusatzbuchstaben (Hinweis: _ sind Leerzeichen)
  • sonstige Bemerkungen

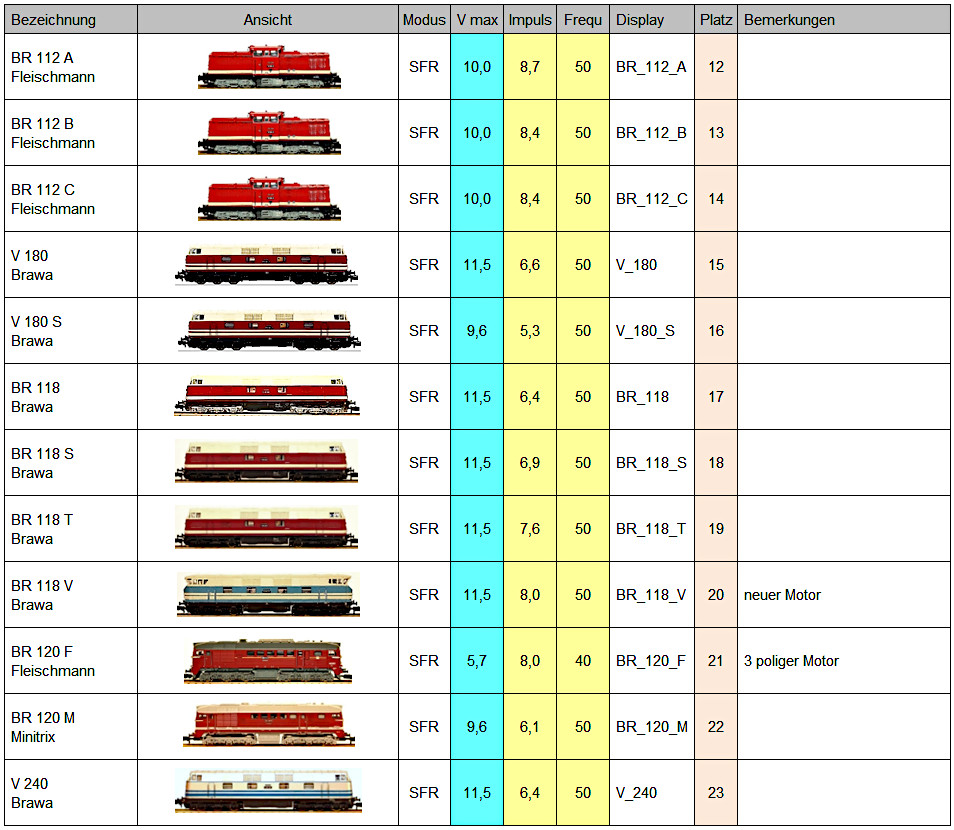

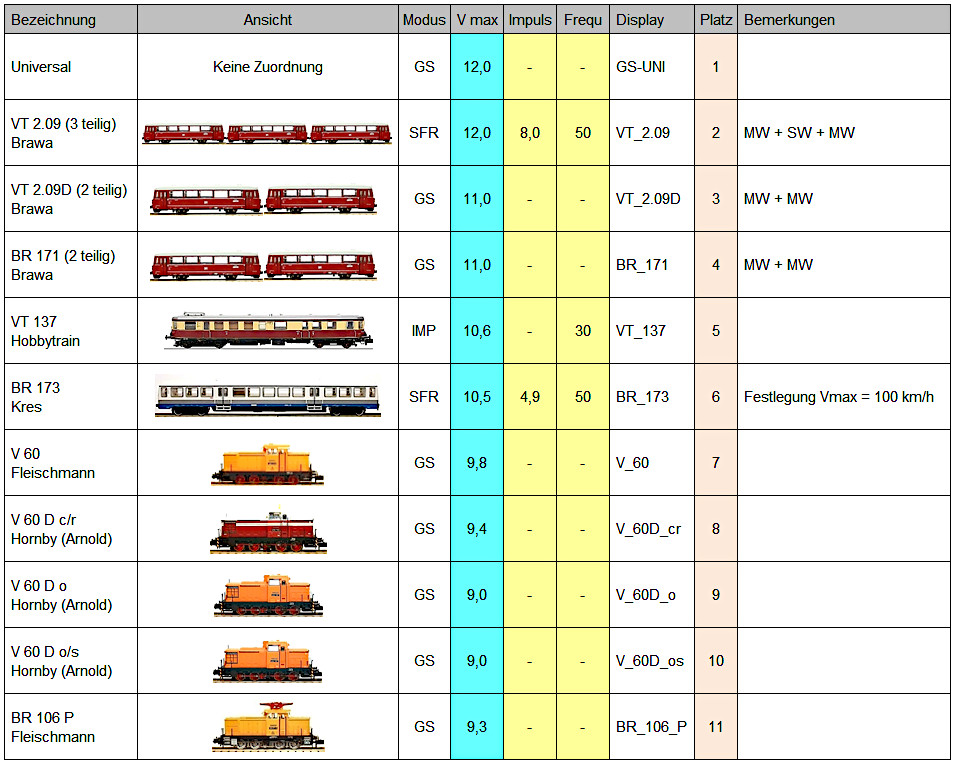

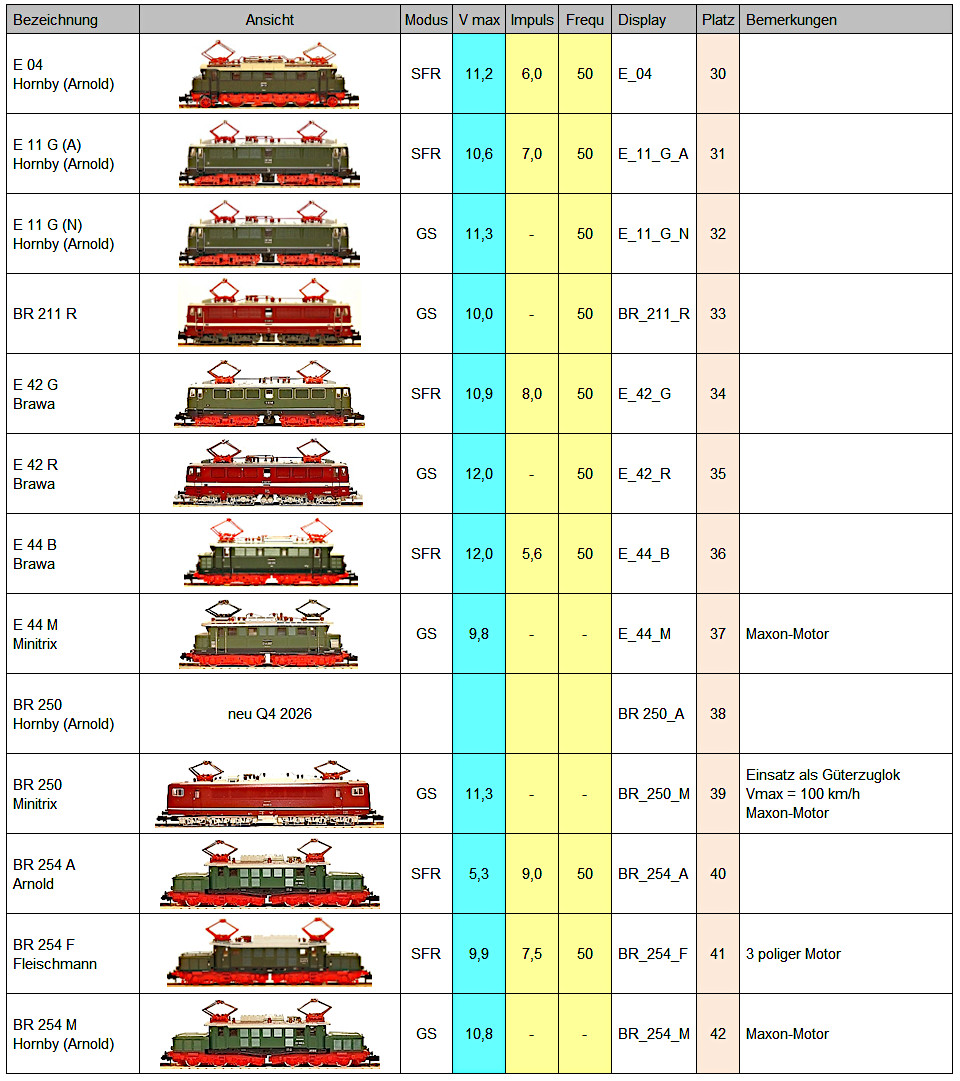

Programmierte Werte für den Fahrregler

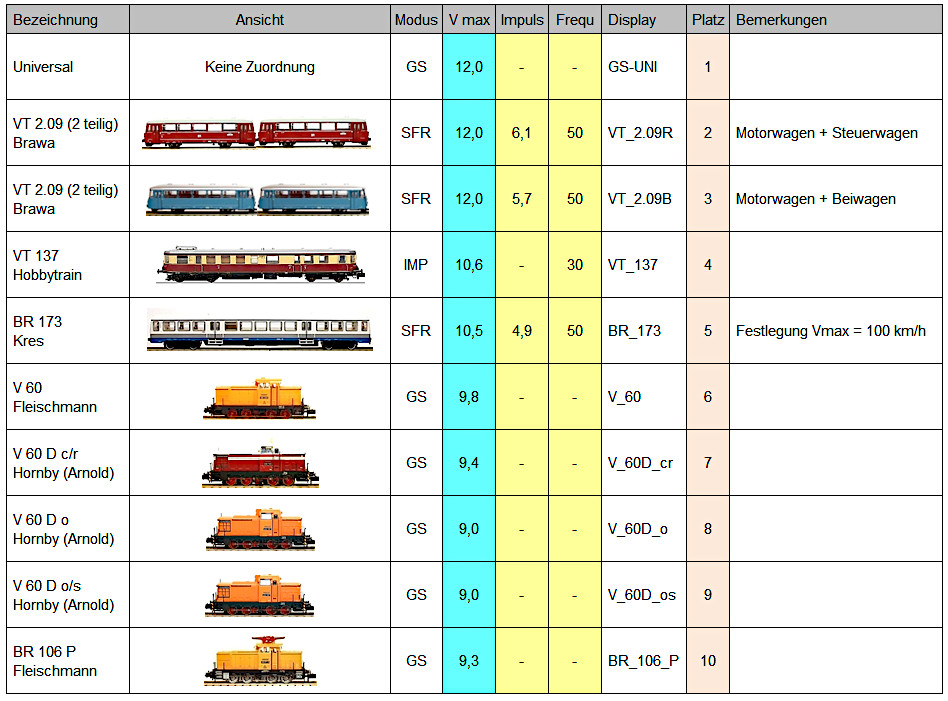

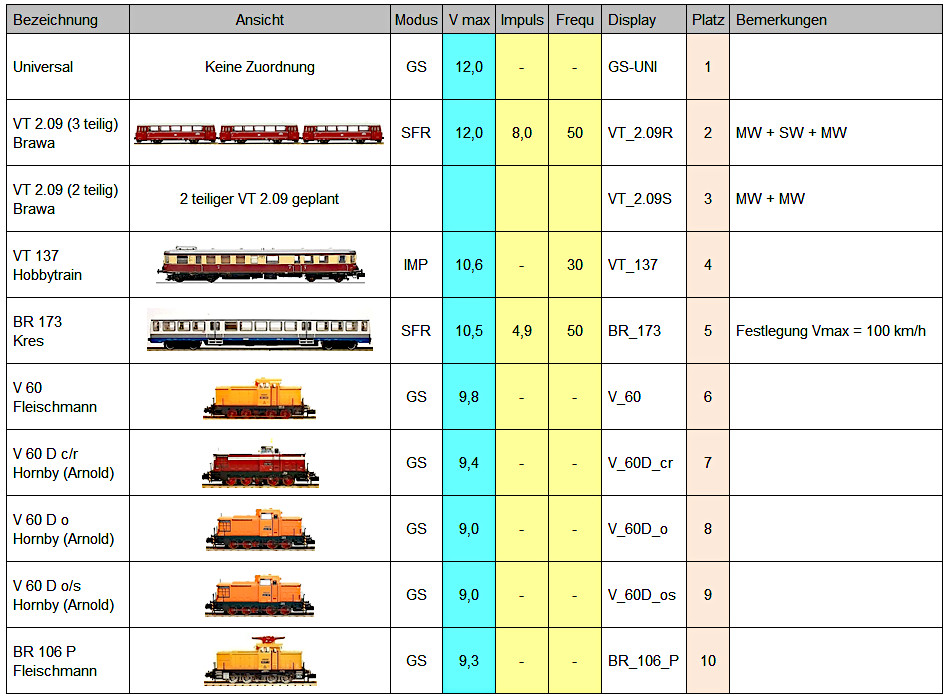

Keine Zuordnung – Universal

Programmplatz 01 – Universal

  • Modus GS, Vmax 12,0 V
  • Display GS_UNI

Programmplatz 02 – VT 2.09 (Brawa) – Vmax 90 km/h

  • Modus SFR, Vmax 12,0 V, Impuls 4,1 V, Frequenz 50 Hz
  • Display VT_2.09
  • Einsatz als 3 fach Traktion (MW+MW+SW)

Programmplatz 03 – VT 137 (Hobbytrain) – Vmax 100 km/h

  • Modus IMP, Vmax 10,3 V, Frequenz 30 Hz
  • Display VT_137

Programmplatz 04 – BR 173 (Kres) – Vmax 100 km/h

  • Modus SFR, Vmax 10,5 V, Impuls 4,9 V, Frequenz 50 Hz
  • Display BR_173

Programmplatz 05 – V 60 (Fleischmann) – Vmax 60 km/h

  • Modus GS, Vmax 9,8 V
  • Display V_60

Programmplatz 06 – V 60D (Arnold) – Vmax 60 km/h

  • Modus GS, Vmax 9,3 V
  • Display V_60_cr

Programmplatz 07 – V 60D (Arnold) – Vmax 60 km/h

  • Modus GS, Vmax 9,0 V
  • Display V_60_o

Programmplatz 08 – V 60D (Arnold) – Vmax 60 km/h

  • Modus GS, Vmax 9,0 V
  • Display V_60_os

Programmplatz 09 – BR 106 (Fleischmann) – Vmax 60 km/h

  • Modus GS, Vmax 9,3 V
  • Display BR_106_P

Programmplatz 10 – BR 110 (Fleischmann) – Vmax 100 km/h

Programmplatz 11 – BR 110 (Fleischmann) – Vmax 100 km/h

  • Modus IMP, Vmax 8,8 V, Frequenz 30 Hz
  • Display BR_110_S

Programmplatz 12 – V 180 (Brawa) – Vmax 120 km/h

  • Modus SFR, Vmax 11,3 V, Impuls 6,6 V, Frequenz 50 Hz
  • Display V_180

Programmplatz 13 – V 180 (Brawa) – Vmax 120 km/h

  • Modus SFR, Vmax 9,6 V, Impuls 5,3 V, Frequenz 50 Hz
  • Display V_180_S

Programmplatz 14 – BR 118 (Brawa) – Vmax 120 km/h

  • Modus SFR, Vmax 11,5 V, Impuls 6,4 V, Frequenz 50 Hz
  • Display BR_118

Programmplatz 15 – V 200 (Minitrix) – Vmax 100 km/h

  • Modus SFR, Vmax 10,0 V, Impuls 8,5 V, Frequenz 50 Hz
  • Display V_200

Programmplatz 16 – BR 130 (Arnold) – Vmax 120 km/h

  • Modus GS, Vmax 9,6 V
  • Display BR_130_S

Programmplatz 17 – BR 131 (Arnold) – Vmax 120 km/h

  • Modus GS, Vmax 9,0 V
  • Display BR_131

Programmplatz 18 – BR 231 (Arnold) – Vmax 120 km/h

  • Modus GS, Vmax 8,5 V
  • Display BR_131

Programmplatz 19 – BR 132 (Arnold) – Vmax 120 km/h

Programmplatz 20 – BR 142 (Arnold) – Vmax 120 km/h

Programmplatz 21 – E 04 (Arnold) – Vmax 100 km/h

  • Modus SFR, Vmax 9,8 V, Impuls 6,0 V, Frequenz 50 Hz
  • Display E_04

Programmplatz 22 – E 11 (Arnold) – Vmax 120 km/h

  • Modus GS, Vmax 11,0 V
  • Display E_11G_A

Programmplatz 23 – E 11 (Arnold) – Vmax 120 km/h

  • Modus GS, Vmax 11,3 V
  • Display E_11G_N

Programmplatz 24 – E 11 (Arnold) – Vmax 120 km/h

  • Modus GS, Vmax 11,0 V
  • Display E_11_G

Programmplatz 25 – BR 211 (Arnold) – Vmax 120 km/h

  • Display BR_211_R
  • rote Farbgebung

Programmplatz 26 – E 42 (Brawa) – Vmax 100 km/h

  • Modus SFR, Vmax 10,0 V, Impuls 8,0 V, Frequenz 50 Hz
  • Display E_42_G

Programmplatz 27 – E 42 (Brawa) – Vmax 100 km/h

  • Modus SFR, Vmax 11,3 V, Impuls 5,6 V, Frequenz 50 Hz
  • Display E_42_R

Programmplatz 28 – E 44 (Minitrix) – Vmax = 100 km/h

  • Modus GS, Vmax 9,6 V
  • Display E_44
  • Maxon-Motor

Programmplatz 29 – BR 250 (Minitrix) – Vmax = 100 km/h

  • Modus GS, Vmax 10,5 V
  • Display BR_250
  • Maxon-Motor

Programmplatz 30 – BR 254 (Arnold) – Vmax 100 km/h

  • Modus GS, Vmax 10,5 V
  • Display BR_254
  • Maxon-Motor

Programmplatz 31 – Duomatic (Hobbytrain) – Vmax 80 km/h

  • Modus SFR, Vmax 12,0 V, Impuls 7,5 V, Frequenz 50 Hz
  • Display GSM

Programmplatz 32 – KÖF II (Arnold) – Vmax 45 km/h

  • Modus IMP, Vmax 7,0 V, Frequenz 30 Hz
  • Display Köf_II

Programmplatz 33 – SKL 24 Vmax 50 km/h

  • Modus GS, Vmax 8,0 V
  • Display SKL_24
  • Faulhaber-Motor
