Steuerung der Anlage über Gleisbildpulte

Gesteuert werden die verschiedenen Funktionen des Fahrbetriebes durch den Einsatz von 3 Gleisbildpulten BP modular. Der elektronische Fahrregler wird in die Hand genommen um die Züge auf der gesamten Strecke beobachten zu können. Der eingesetzte Computer dient zur Audiowiedergabe (Geräusche, Bahnsteigansagen, Effekte) und für die Dokumentation der Schaltungsunterlagen und Wartungspläne.

Im Einsatz ist zur Steuerung eine 12 V Relaisschaltung, die seit Jahren fehlerfrei läuft. Die Schaltungen sind einfach aufgebaut, so das eventuelle Störungen schnell behoben werden können. Auf sicherungstechnische Abhängigkeiten wurde bewußt verzichtet, da immer nur ein Zug unterwegs ist.

Die Weichen werden im Impulsbetrieb  mit 16 V Wechselspannung angesteuert. Alle Weichenstellungen werden optisch durch gelbe Leuchtdioden angezeigt. Hier werden die Originalbauteile des BP modular verwendet, nur die Plantinen sind etwas modifiziert.

Die Unterbrecher werden im Dauerstrombetrieb durch 1 polige Schalter (E-A-E) geschalten. Diese steuern 12 V Relais an, um den jeweiligen Unterbecher und das dazugehörige Lichtsignal (wenn vorhanden) anzusteuern. Die Funktion der jeweiligen Unterbrecher werden durch grüne Leuchtdioden angezeigt (Ausfahrten mit grüner LED, Einfahrten mit einer grünen Blink-LED). Auf die Rotausleuchtung der Signalanzeigen auf den Gleisbildpulten habe ich verzichtet.

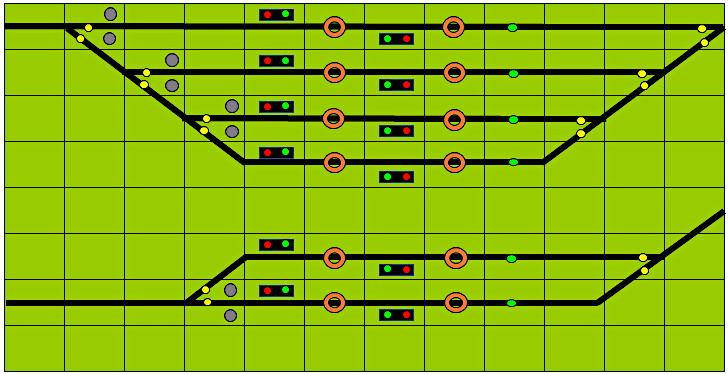

Gleisbildpult 1 – Dieses GBP steuert das Modul Hauptanlage und das Modul Schrankwand.

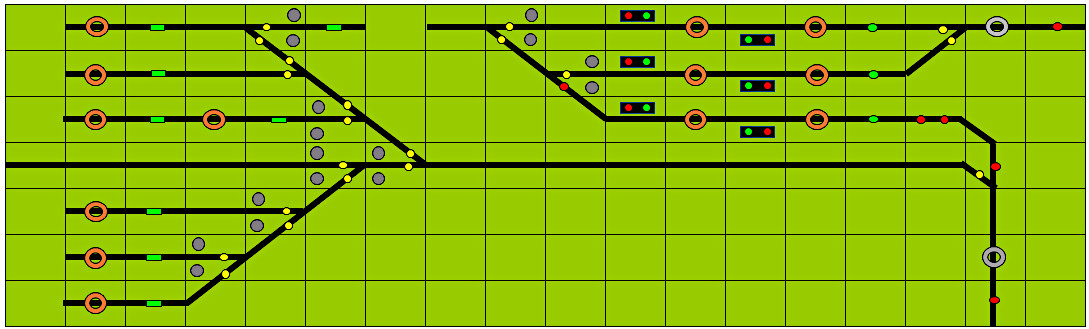

Gleisbildpult 2 – Dieses GBP steuert das Modul Abstellgruppe und das Eckmodul.

Gleisbildpult 3 – Dieses GBS steuert das Modul Abstellgruppe und das Modul Wendeschleife.

Ansichten der Gleisbildpulte (real)

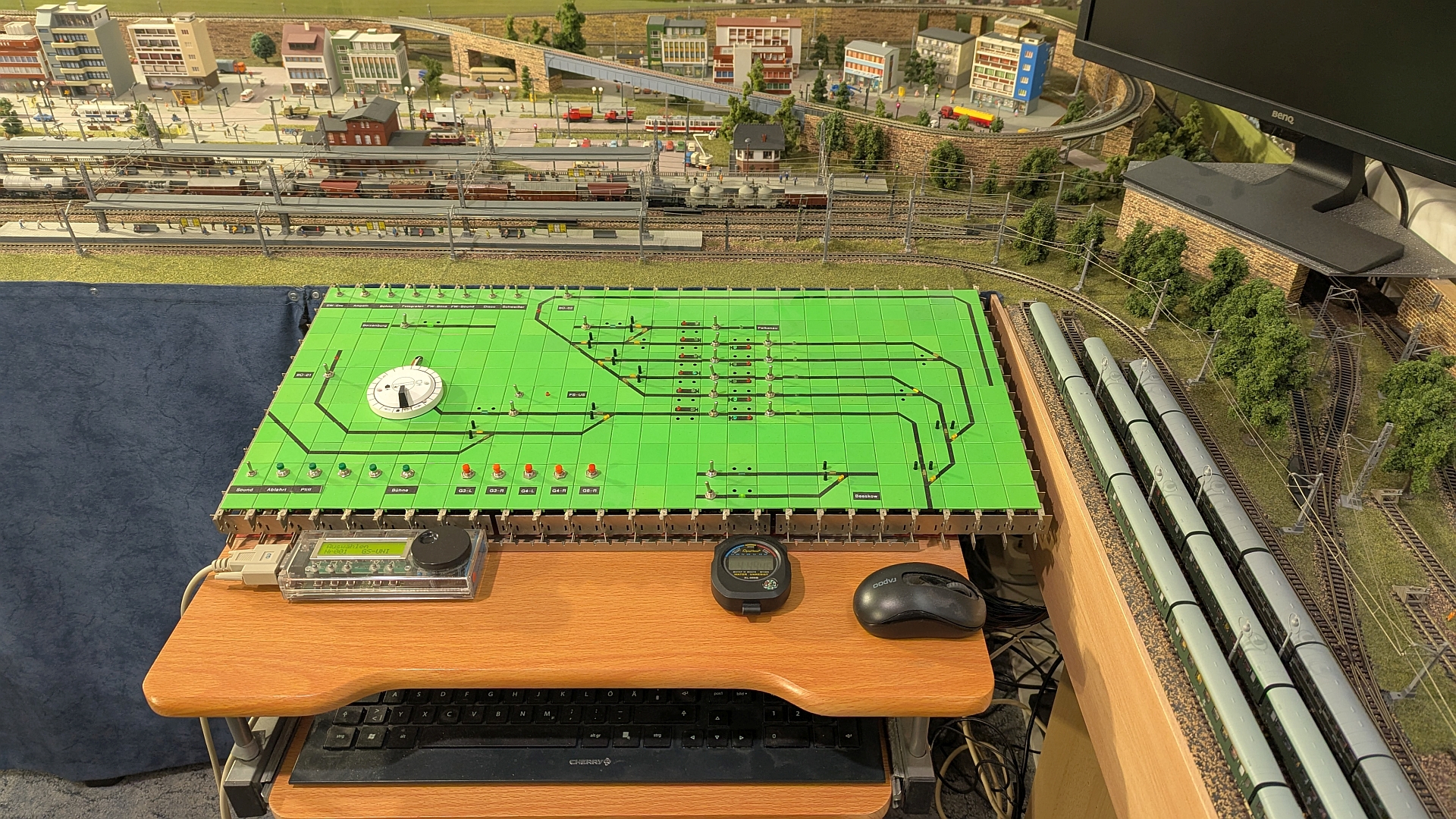

Bild links:    Gleisbildpult 1 – aufgebaut auf einem fahrbaren Computertisch

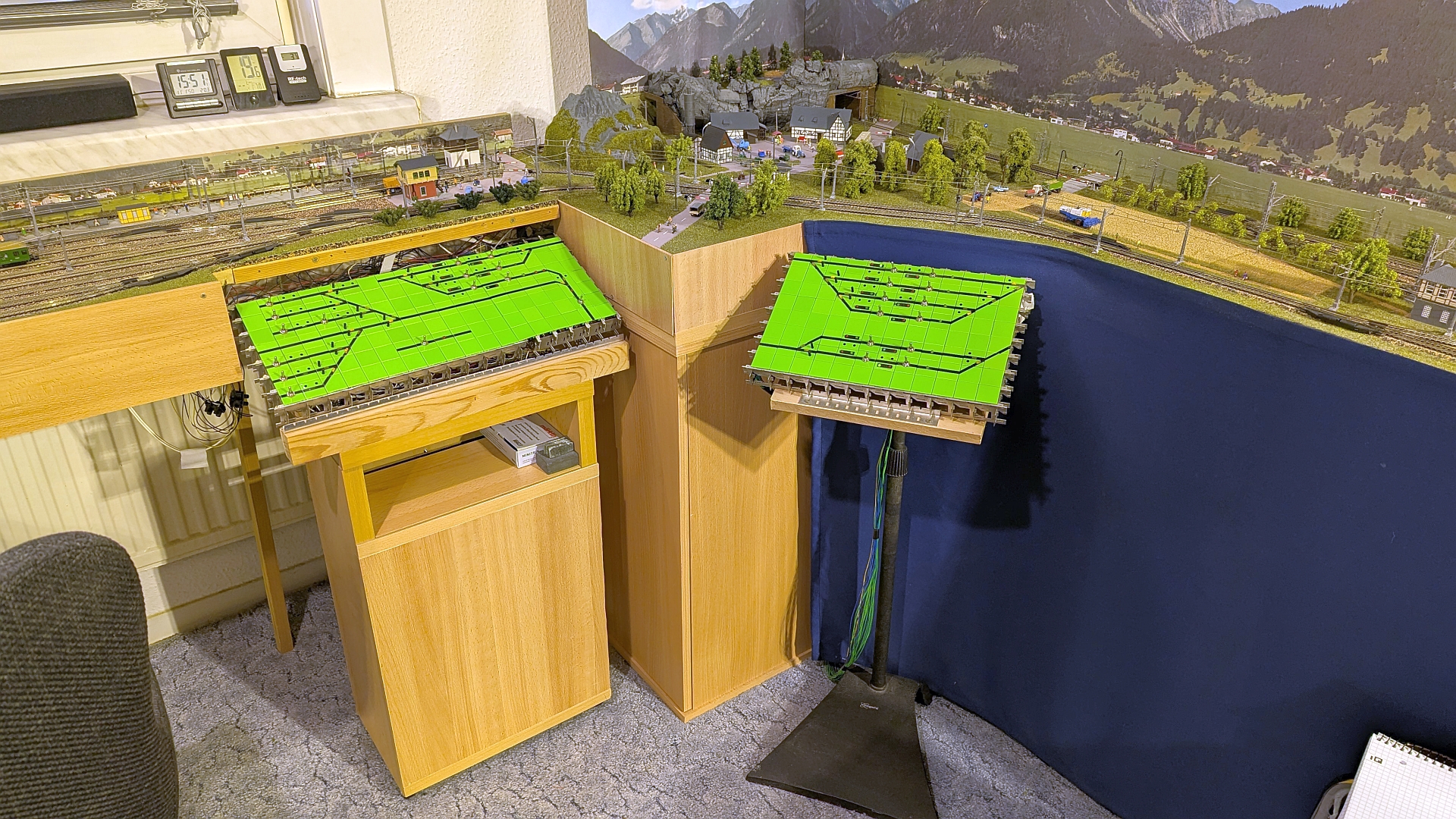

Bild rechts: Gleisbildpult 2 – aufgebaut auf einen ehemaligen Badschrank (fahrbar)

Bild rechts: Gleisbildpult 3 – aufgebaut auf einen Lautsprecherboxenständer
